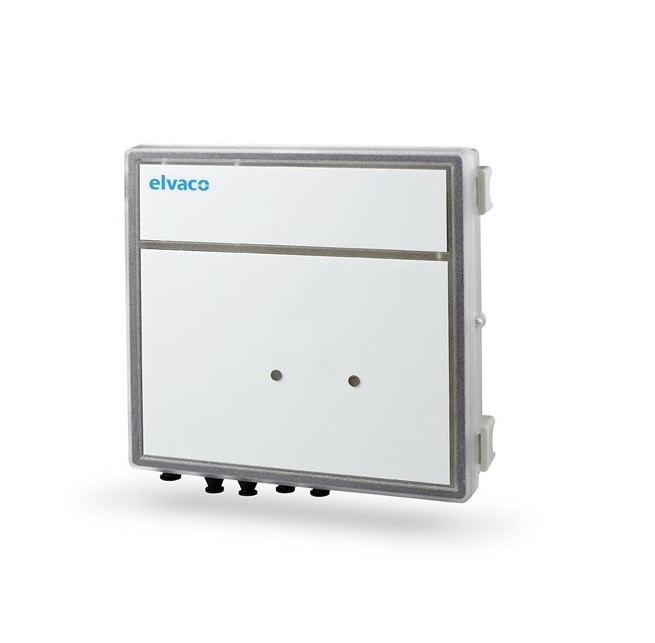

CMi-Box Mottagare
Elvacos CMi-Box Mottagare är en kraftfull mottagare för trådlös M-Bus, inrymd i ett installationsklart polykarbonathölje. I kombination med en Elvaco CMe-gateway kan den med hjälp av radioteknik bearbeta mätdata för el, vatten, gas och värme från upp till 800 anslutna trådlösa M-Bus-mätare.
CMi-Box består av en Trådlös M-Bus mottagare monterad i en skyddande kapsling. Produkten kan användas tillsammans med en Gateway från Elvacos CMe-serie för att möjliggöra kommunikation med Trådlösa M-Bus mätare. CMi-Box hanterar upp till 800 mätare och garanterar säker överföring av data genom individuella krypteringsnycklar.
Mottagaren för trådlös M-Bus finns i olika varianter som skiljer sig åt när det gäller spänning (24 V eller 230 V) och placering av antennen för trådlös dataöverföring. Kunderna kan dessutom välja mellan konventionella modeller och förstärkta enheter.
Det robusta CMi-Box-höljet av polykarbonat ger M-Bus-mottagaren ett tillförlitligt skydd. Produkten monteras direkt på väggen med specialfästen. CMi-Box-mottagaren har gränssnitt till en trådlös M-Bus-mottagare och till M-Bus-slavar.
Mekanik
Material: Polykarbonat
Mått (b x h x d): 141 x 157 x 44 mm
Skyddsklass: IP54
Vikt: 445 g
Montering: Väggmonterad med fästen
Elektriska anslutningar
Matningsspänning: 230 V spänningsaggregat: 3 m kabel inkluderad, 24 V spänningsaggregat: Kortkontakt
M-Bus slavport: Skruvplint kabelarea 0,5-2,5 mm², 0,5 Nm åtdragningsmoment
Elektriska egenskaper
Nominell spänning: 230 V spänningsaggregat: 100-240 VAC, 24 V spänningsaggregat: 12-35 VAC eller 12-48 VDC
Frekvens: 50/60 Hz
Effektförbrukning (nom): <0,2 W
Installationskategori: CAT 2
Miljöspecifikationer
Drifttemperatur: -30 °C till +55 °C
Luftfuktighet: 5 % till 90 %, icke-kondenserande
Smutskategori: Grad 2
Användningsmiljö: Inomhus
Förvaringstemperatur: -40 °C till +85 °C
M-Bus
Gränssnitt: Trådlös M-Bus mottagare, M-Bus slav
M-Bus standard: EN 13757 och EN 13757-4
Dekryptering: Ja
Trådlös M-Bus mottagare
Lägen: S1, T1, C1
Maximalt antal trådlösa M-Busenheter : 800
Radio frekvensband: 868 MHz
Kryptering, trådlös M-Bus: AES-128
RF-känslighet: -105 dBm
OMS-kompatibel: Ja
M-Bus slavgränssnitt
M-Bus baud rate, slavport: 300 och 2400 bit/s
Nominell spänning, slavport: 21-42 VDC
Strömförbrukning: 1T/1,5 mA
Adresseringslägen: Primär, sekundär
Standardadress: 251
Godkännanden
EMC: EN 61000-6-2, EN 61000-6-3
Säkerhet: EN 61010-1, CAT 2
| Matningsspänning | 24V, 230V |
|---|---|
| Antenn | Intern antenn, Extern antenn |
| Förstärkningsläge | Normal, Förstärkt |
